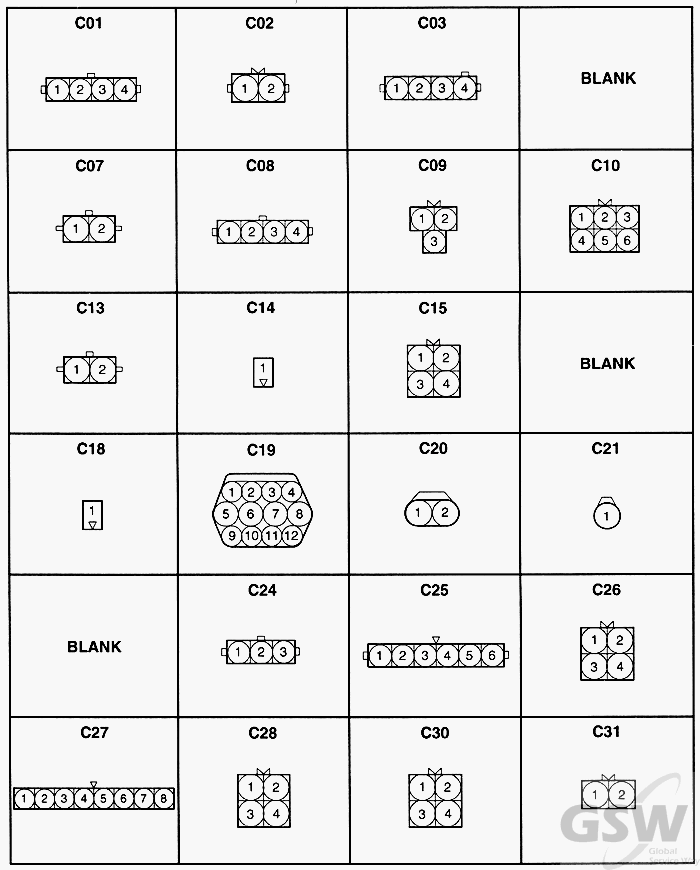

![그랜져 1996 > [G6CT] 3.0 DOHC MFI > 컨트롤 하니스 사진 2](/wp-content/uploads/xe-files/images/116/101/002/cc-14a.gif)

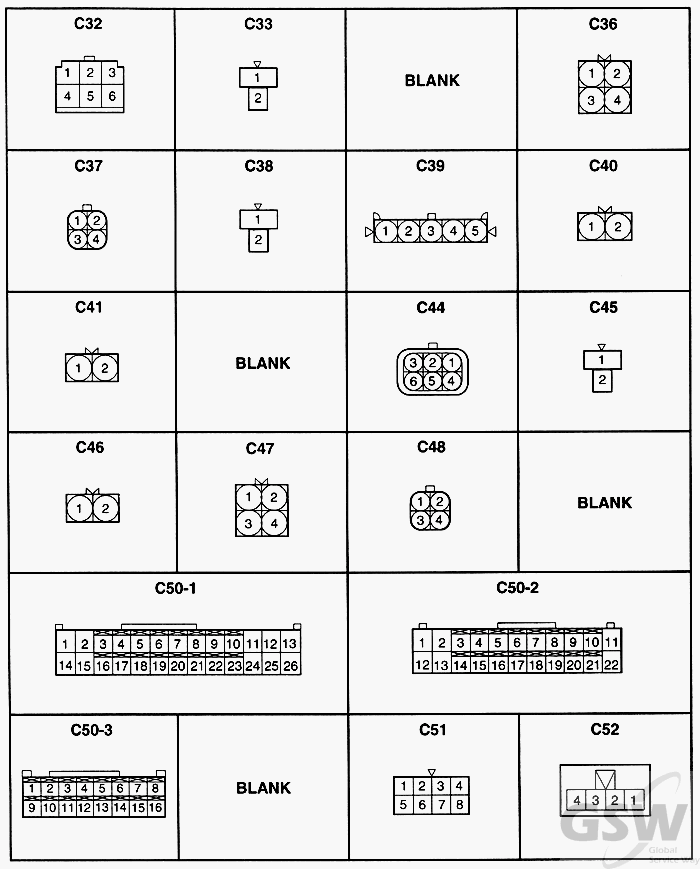

![그랜져 1996 > [G6CT] 3.0 DOHC MFI > 컨트롤 하니스 사진 3](/wp-content/uploads/xe-files/images/116/101/002/cc-15a.gif)

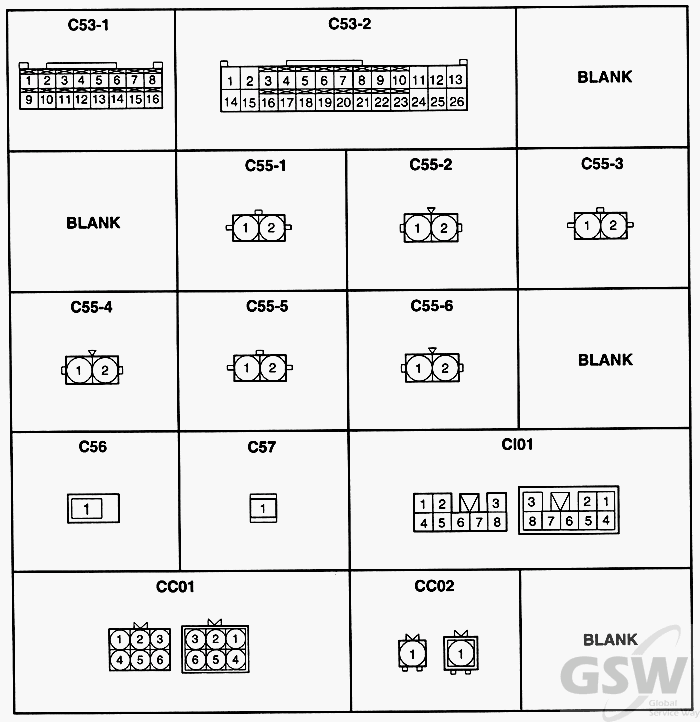

![그랜져 1996 > [G6CT] 3.0 DOHC MFI > 컨트롤 하니스 사진 4](/wp-content/uploads/xe-files/images/116/101/002/cc-16a.gif)

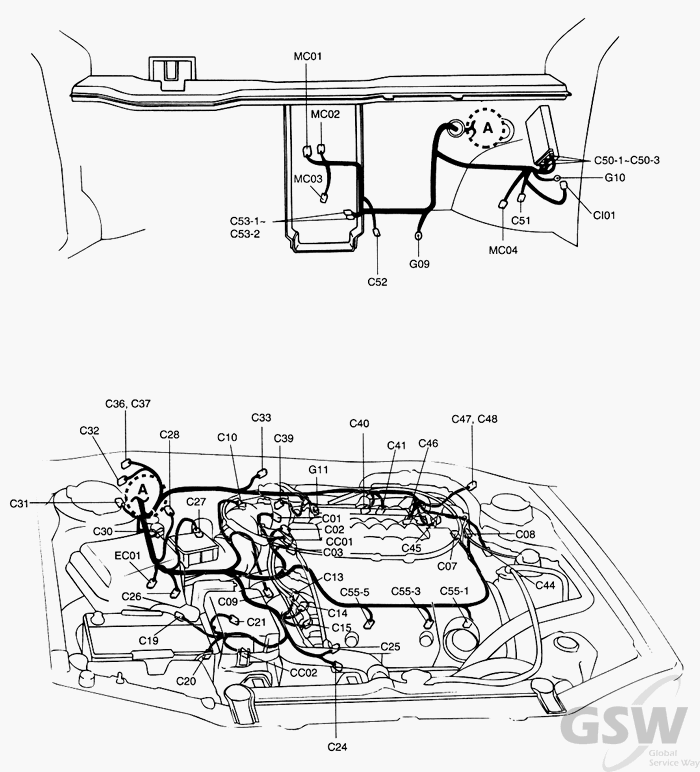

![그랜져 1996 > [G6CT] 3.0 DOHC MFI > 컨트롤 하니스 사진 5](/wp-content/uploads/xe-files/images/116/101/002/hl-10a.gif)
컨트롤 하니스(2)
| C01 |
쓰로틀 포지션 센서 |
C47 |
좌측 앞 ECS 액츄에이터(ECS.2) |
| C02 |
노크 센서 |
C48 |
좌측 앞 ECS 액츄에이터 (ECS.1) |
| C03 |
크랭크 앵글 센서 |
C50-1 |
ECU |
| C07 |
가변 흡기 모터 |
C50-2 |
ECU |
| C08 |
가변 흡기 모터 |
C50-3 |
ECU |
| C09 |
차속 센서 |
C51 |
엔진 컨트롤 릴레이 |
| C10 |
ISC센서 |
C52 |
O₂센서 |
| C13 |
수온 센서 |
C53-1 |
TCU |
| C14 |
수온 게이지 |
C53-2 |
TCU |
| C15 |
이그니션 코일 |
C55-1 |
인젝터 # 1 |
| C18 |
스타트 솔레노이드 |
C55-3 |
인젝터 # 2 |
| C19 |
인히비터 스위치 |
C55-5 |
인젝터 # 3 |
| C20 |
오일 온도 센서 |
MC01 |
메인 하니스 접속 컨넥터 |
| C21 |
킥 다운 스위치 |
MC02 |
메인 하니스 접속 컨넥터 |
| C24 |
파워 트랜지스터 |
MC03 |
메인 하니스 접속 컨넥터 |
| C25 |
파워 트랜지스터 |
MC04 |
메인 하니스 접속 컨넥터 |
| C26 |
자동 변속 솔레노이드 |
EC01 |
메인 하니스 접속 컨넥터 |
| C27 |
에어 프로어 센서 |
CI01 |
인스트루먼트 하니스 접속 컨넥터 |
| C28 |
앞 ECS 솔레노이드 |
CC01 |
컨트롤 하니스 접속 컨넥터 |
| C30 |
펄스 제너레이터 |
G09 |
접지 |
| C31 |
사이렌 |
G10 |
접지 |
| C32 |
와이퍼 모터 |
G11 |
접지 |
| C33 |
퍼지 솔레노이드 |
컨트롤 익스텐션 하니스 |
| C36 |
우측 앞 ECS 액츄에이터(ECS.2) |
C55-2 |
인젝터 # 2 |
| C37 |
우측 앞 ECS 액츄에이터(ECS.1) |
C55-4 |
인젝터 # 4 |
| C39 |
ASC |
C55-6 |
인젝터 # 6 |
| C40 |
이그니션 타이밍 조정 컨넥터 |
C56 |
파워 스티어링 압력 스위치 |
| C41 |
연료 펌프 체크 컨넥터 |
C57 |
오일 압력 스위치 |
| C44 |
좌측 앞 ECS 높낮이 센서(ECS.1) |
CC01 |
컨트롤 하니스 접속 컨넥터 |
| C45 |
브레이크 오일 레벨 센서 |
CC02 |
스타트 모터 익스텐션 |
| C46 |
EPS 솔레노이드 |
|
