중공축

중공축 사진 2
중공축 사진 3

재질(m.t.l) : STB-2(JIS:SUJ-2)

중공축 사진 4

고주파 열처리(High-frequency Quenching)

중공축 사진 5

표면경도(Hardness) : HRC 60-64

중공축 사진 6

열처리 두께(Hardening Layer) : 0.8mm-3mm

중공축 사진 7

조도(Surface Roughness) : 1.5㎛Rmax 이하

중공축 사진 8

축경공차(D.Tolerance) : g6(g5)

중공축 사진 9

도금두께(chomelayer) : 0.015mm-0.03mm(이외는 주문에 의함)

중공축 사진 10

외경 부식을 방지하기 위하여 경질 크롬 도금한 볼부시 전용 샤프트
입니다.

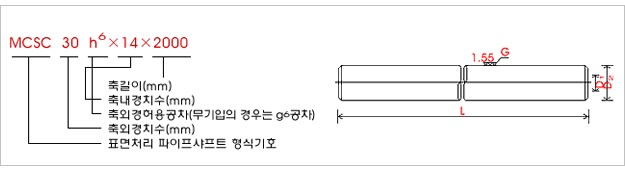

중공축 사진 11


● 표준재고품 / ● 준재고품 / ○ 수주생산품



외경
D2
(mm)		 내경
D1
(mm)		 호칭번호 외경허용공차(㎛) 표준규격길이 L (mm) 유효
경화층
깊이
(mm)		 중량
(kgf/m)		 외경
D2
(mm)		 내경
D1
(mm)
MTSC g6 h5 h6  500  1000 1200 1500 2000 2500 3000 3500 4000 5000 6000
20 14 MTSC
20×14		 -7
~
-20		 0
~
-9		 0
~
-13		 ● ● ● ● ● ● ● ○ ○ ○ ○ 1.5
이상		 1.25 20 14
25 16 MTSC
25×16		 ● ● ● ● ● ● ● ○ ○ ○ ○ 2.0이상 2.28 25 16
30 17 MTSC
30×17		 ● ● ● ● ● ● ● ○ ○ ○ ○ 3.77 30 17
20 MTSC
30×20		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 3.08 20
35 19 MTSC
35×19		 -9
~
-25		 0
~
-11		 0
~
-16		 ● ● ● ● ● ● ● ○ ○ ○ ○ 5.32 35 19
26 MTSC
30×26		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 3.38 26
40 20 MTSC
40×20		 ● ● ● ● ● ● ● ○ ○ ○ ○ 2.5
이상		 7.39 40 20
25 MTSC
40×25		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 6.02 25
30 MTSC
40×30		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 4.32 30
50 25 MTSC
50×25		 ● ● ● ● ● ● ● ○ ○ ○ ○ 11.55 50 25
30 MTSC
50×30		 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 9.85 30
60 30 MTSC
60×30		 -10
~
-29		 0
~
-13		 0
~
-19		 ● ● ● ● ● ● ● ○ ○ ○ ○ 3.0
이상		 16.65 60 30
80 40 MTSC
80×40		 ● ● ● ● ● ● ● ○ ○ ○ ○ 29.59 80 40



※ 파이프중량공식(외경-두께)×0.02466=m/kg
※ 규격외 주문에 의함(Unit m/m)
※ (See standard dim. In stock. Other grades on request)
※ 외경 20mm이하 및 외경80mm를 초과하는 제품은 당사와 합의요망
