1. 합금강재의 첨가원소 효과 Mn 질량효과를 원화시켜 담금질성증가, 고인성(Ni과 같은 효과), 담금질변형을 경감, 고온강도 증가 Cr 담금질성증가, 경화능을 좋게한다. Martensite 안정화, 고온경도유지, 내식성, 내마모성 증가, 결정립 미세화 Ni Cr과 공존 인성증가, 내식성 증가, 저온충격저항 증가, Ferrite 고용시켜 결정립 조대화 방지 Mo 담금질성 증가, 뜨임취성 방지, Cr, W와 같은 효과 W 담금질 경화능이 크다. 담금질온도 범위를 넓게 한다. 복탄화물을 만들어 내마모성 증가, 고온경도 유지, Martensite 안정화, W는 고가원소이다. V 결정립 미세화, 열간단조에 효과, 복탄화물을 만들어 내마모성 증가 1∼2%로 고온강도 안정 고가원소이다. Co 내열 공구강(고속도강)에 보조적 첨가 Al 질화능을 크게 향상시킨다. SACM645은 질화강이다 Si 자기적 성능개선, 내열성 증가, 4% 이상은 단조불가 1% 첨가는 강인성 증가 * 첨가원소의 담금질성…

2009년 06월 24일 16:26

1. 합금강재의 첨가원소 효과

Mn	질량효과를 원화시켜 담금질성증가, 고인성(Ni과 같은 효과), 담금질변형을 경감, 고온강도 증가
Cr	담금질성증가, 경화능을 좋게한다. Martensite 안정화, 고온경도유지, 내식성, 내마모성 증가, 결정립 미세화
Ni	Cr과 공존 인성증가, 내식성 증가, 저온충격저항 증가, Ferrite 고용시켜 결정립 조대화 방지
Mo	담금질성 증가, 뜨임취성 방지, Cr, W와 같은 효과
W	담금질 경화능이 크다. 담금질온도 범위를 넓게 한다. 복탄화물을 만들어 내마모성 증가, 고온경도 유지, Martensite 안정화, W는 고가원소이다.
V	결정립 미세화, 열간단조에 효과, 복탄화물을 만들어 내마모성 증가 1∼2%로 고온강도 안정 고가원소이다.
Co	내열 공구강(고속도강)에 보조적 첨가
Al	질화능을 크게 향상시킨다. SACM645은 질화강이다
Si	자기적 성능개선, 내열성 증가, 4% 이상은 단조불가 1% 첨가는 강인성 증가

* 첨가원소의 담금질성 향상 효과 : B > Mn > Mo > P > Cr > Si > Ni > Cu

* 담금질성이 좋다. 질량효과가 적다 ⇒ 열처리 경화가 잘된다.

* 금속의 열처리와 성질

단일 금속원소에 타원소가 합금되면 그의 물리적 화학적 성질은 물론 기계적 성질에 변화가 일어난다. 합금은 단체금속 고용체 및 금속간 화합물의 혼합물로서 그의 성질은 합금의 조직을 구성하고 있는 이들 상의 성질 및 혼합비에 따라서 변화한다. 또한 동일조성의 금속재료라도 주조, 압연, 단조 등 가공법 또는 열처리에 의해서도 그의 성질이 변화한다.

* 열처리와 강재의 기계적성질(경도와 인장강도)

강재의 경도와 인장강도는 일반적으로 퀜칭(Quenching)에 의한 마르텐사이트(Martensite) 조직 또는 저온템퍼링(Tempering)에 의한 템퍼드마르텐조직의 것이 가장 높다.

퀜칭후 템퍼링온도를 높이면 트루스타이트(Troostite)조직, 소르바이트(Sorbite) 조직이 됨에 따라 또는 이들 조직내의 시멘타이트(Cementite) 입자가 클수록 경도와 인장강도는 떨어진다.(예외 강종도 있다.)

2. 철강재료의 계산에 의한 기계적 성질

1) 담금질경도 : 최고 담금질경도 : 탄소강, 기계구조용강에 적용 : HRC = 30 + 50 × C%

2) 피로강도의 추정 : 피로강도(Kgf/㎜) = ¹/₂× 인장강도

3) 경도의 환산 – 경도환산값 참조(Page 40)

HS ≒ HRC + 15

HS ≒ HB/10 + 13

HB ≒ HV

4) C%의 추정 : SS재 탄소강, 탄소강 주강에 적용 : C% = 인장강도 – 20/100

5) 화염담금질의 표면경도 : HRC = C% × 100 + 15

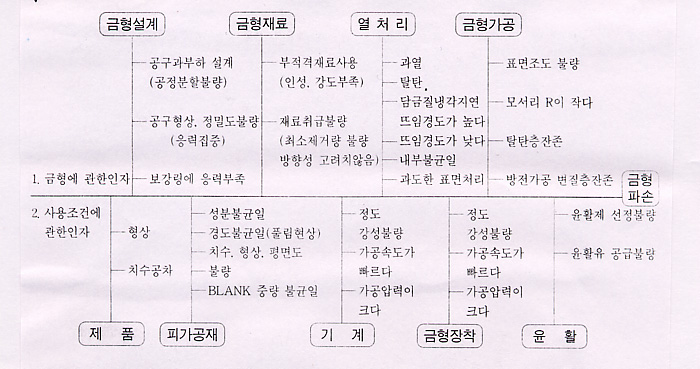

3. 금형파손에 영향을 미치는 각종요인

기계재료의 성질

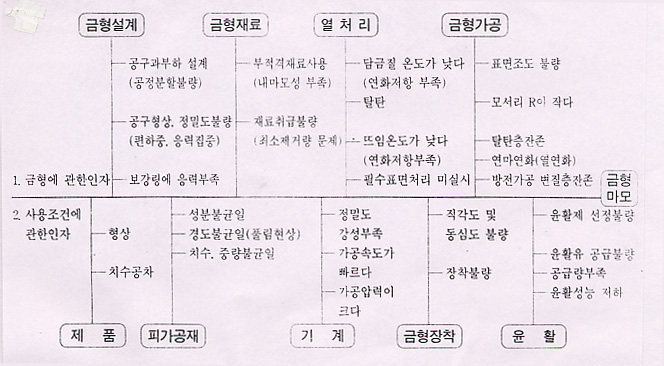

4. 금형의 마모에 영향을 미치는 각종요인

기계재료의 성질 사진 2

1) 금형용 재료의 열처리결함

(1) 열처리 직후 나타나는 결함 – 담금질균열, 경도불량, 변형

(2) 금형사용중에 나타나는 결함

5. 철강재료의 기호 및 열처리에 대한 상식

1) 기계구조용 탄소강, 기계구조용 합금강

표1에 기계구조용 탄소강과 기계구조용 합금강의 기계적 성질을 제시한다. 표의 비고에 기재한 것처럼 아래 2자리의 수치가 C% × 10^-2를 나타내고 있다. 이 수치의 30은 담금질(막담금질, 고주파, 화염)을 할 수 있는 하한으로서 적재는 40∼50이다. 20은 침탄 담금질 강의 상한 C량이다. 기호의 말미에 H가 붙어있는 강은 담금질성을 보증하는 강이다. 양산품의 품질을 균일하게 하기 위해서는 담금질성의 산발(散發)을 제한할 필요가 있다. 이 산발 폭의 상한과 하한의 담금질성 곡선안에 있는 범위를 H밴드라 하고, H밴드가 정해진 강을 H강이라 한다. 또한 S09Ck, S15CK와 같이 끝에 K가 붙어 있는 강은 침탄의 적재로서 이 탄소강은 일반 SxxC재보다 불순물을 더욱 적게 한 것이다.

2) 축의 강도와 열처리

회전축의 비틀림 강도 및 굽힘 강도에 있어서 d를 지름이라 하면 강도는 d³에 비례하므로 축의 표면 가까이, 그리고 중심에서 반경의 3/4정도의 외측이 90%정도의 마르텐사이트로 되어 있어, 담금질성이 좋은 축재료를 사용하도록 권장한다.

이보다 내부에 함유되는 탄소는 축 강도에의 기여가 작으므로 문제삼을 필요가 없다. 먼저 침탄강의 사용을 샆려보기로 한다. 탄소강은 질량효과가 큰 반면, 담금질성은 합금강보다 뒤지므로 담금질 깊이는 얕으나 축지름, 담금질 깊이, 경도 및 잔류 압축응력의 4가지 조건을 적절히 고르면 조질(調質) 또는 고주파 중 어느 한가지로 필요한 축의 강도를 얻을 수 있을 것이다. 탄소강으로 만족시키지 못할 경우, 합금강을 사용하지 않을 수 없으나 이 경우도 먼저 조미니곡선을 사용하여 강종 선택을 하도록 권장한다.

① 강종의 선정법

H강(담금질성의 산발을 일정 범위내에서 보증하는 강)은 축의 내부 지정

위치에서의 경도에 따라 강종을 선정할 때는 탄소강은 수냉, 합금강은 유냉으로 한다. 냉각제의 유속은 물의 경우 0로 치며 제트를 제외하고는 냉각도를 균일하다고 보아 무방하다. 유냉일 때는 물의 0.35배의 효과가 있는 것으로 본다.

3) 일류 메이커의 기계부품 처리 설계기준

열처리한 다음 사용하는 일반 기계부품에 적용한다. 양산 기기의 부품에는 적합하지 않다. 표3은 일류 메이커의 설계기준을 바탕으로 작성한 것이다. 공업규격에는 많은 재료가 정해져 있으나 일반 기계에 열처리한 후 사용하는 부품의 재료는 매우 제한되고 있다는 것을 알 수 있다. 또한 현재, 생몰리브덴강에 보론을 넣은 것이 각 특수강 메이커에 의하여 개발되어 있으므로 주목할 필요가 있다. 양산 담금질 부품의 재질은 담금질에 따른 경도의 산발이 적은 재료, 예를 들면 침탄 담금질의 경우 탄소강에서는 SxxCK, 합금강에서는 H강(담금질성 보증강)을 사용하는 것이 바람직하다.

6. 기계구조용 탄소강과 기계구조용 합금강의 기계적 성질

C%구분

기 호

유효지름

인장강도

신장%이상

교축%이상

경도HB

피로한도 N=10⁷

(Kgf/㎟)

비 고

회 전굽 힘

양진동비틀림

양진동 인장압축

0.08∼0.13

SM10C

SM09CK

–

> 32

> 40

–

109∼156

121∼199

14∼25

9∼16

11∼20

1. 탄소강의 피로한도는 안전을 위해 최소값을 사용할 것.

2. 기호의 곳에 담금질

이라 기입된 것은 담

금질과 뜨임처리를

하라는 것.

합금강에서 아래 2자

리 수치는 C%×10^-2

량을 표시, 3자리 수

치는 합금의 함유량

의 대·소를 표시.

2,4,6,8의 4단계가 있

으며 수가 클수록 함

유량이 많음

0.13∼0.18

SM15C

SM15CK

SCr415(H)

SCM415(H)

SNC415(H)

SNC815(H)

SNCM415

SNCM815

–

40/30

50/40

60/40

90/45

> 38

> 50

> 80

> 85

> 80

>100

> 90

>110

–

111∼167

143∼235

217∼302

235∼321

217∼321

285∼388

255∼341

311∼375

16∼27

10∼17

13∼22

0.17∼0.23

SM20C

SCr420(H)

SCM420(H)

SCM421

SNCM220(H)

SNCM420(H)

45/35

–

60/45

–

> 41

> 85

> 95

>100

> 95

>100

–

116∼174

235∼321

262∼341

285∼363

248∼341

293∼375

18∼29

11∼18

14∼24

0.22∼0.28

SM25C

SNCM625

–

> 45

> 95

–

123∼183

269∼321

19∼30

11∼18

15∼25

축재료 적용 예

SM25C, SS41

용접축

0.27∼0.35

SM30C

SM30CK

SCr430(H)

SCM430

SCM432

SNC631(H)

–

60/40

80/60

> 48

> 55

> 80

> 85

> 90

> 85

–

137∼197

152∼215

229∼285

241∼293

255∼321

248∼302

20∼30

23∼37

11∼20

11∼21

16∼26

20∼33

SM40C∼SM50C

일반축

SNC631∼836

SNCM431∼625

크랭크축

프로펠러축

중강력축

0.32∼0.40

SM35C

SM35C담금질

SCr435(H)

SCM435(H)

SNC236

SNC836

–

60/40

80/60

> 52

> 58

> 90

> 95

> 75

> 95

–

149∼207

167∼235

255∼311

269∼321

212∼255

269∼321

21∼30

24∼38

11∼20

11∼21

17∼27

21∼35

SNCM240∼447

중강력축

0.36∼0.43

SM40C

SM40C담금질

–

> 55

> 62

>100

–

156∼217

179∼255

269∼321

285∼341

293∼352

21∼30

25∼39

12∼20

13∼22

18∼23

22∼36

SCM415∼421

SNCM220∼815

표면경화한강력축

SCr430∼445

중강력축

0.40∼0.50

SM45C

SM45C담금질

SCr445

SCM445(H)

–

> 58

> 70

>100

>105

–

167∼229

201∼269

285∼341

302∼263

22∼30

27∼40

12∼21

14∼22

19∼29

23∼36

Cr415∼420

캠축, 스플라인축

0.44∼0.53

SM50C

SM50C담금질

SNCM447

–

> 62

>75

>105

–

179∼235

212∼277

302∼363

22∼31

29∼40

13∼22

14∼23

20∼29

23∼36

SCM423∼440

자동차관계축

0.52∼0.58

SM55C

SM55C담금질

–

> 66

> 80

–

183∼255

229∼285

23∼32

31∼41

13∼22

15∼23

21∼30

24∼36

SCM445

대형축

1) 신구 강종기호의 대비 및 주요화학성분

구분

신(新)기호

구(舊)기호

탄소강

SM10C

SM12C

SM15C

SM17C

SM20C

SM22C

SM25C

SM28C

SM30C

SM33C

SM35C

SM38C

SM40C

SM43C

SM45C

SM48C

SM50C

SM53C

SM55C

SM58C

S10C

S12C

S15C

S17C

S20C

S22C

S25C

S28C

S30C

S33C

S35C

S38C

S40C

S43C

S45C

S48C

S50C

S53C

S55C

S58C

0.08∼0.13

0.10∼0.15

0.13∼0.18

0.15∼0.20

0.18∼0.23

0.20∼0.25

0.22∼0.28

0.25∼0.31

0.27∼0.33

0.30∼0.36

0.32∼0.38

0.35∼0.41

0.37∼0.43

0.40∼0.45

0.42∼0.48

0.45∼0.51

0.47∼0.53

0.50∼0.55

0.52∼0.58

0.55∼0.61

0.30∼0.60

0.60∼0.90

0.15∼0.35

―

S09CK

S15CK

S20CK

S09CK

S15CK

S20CK

0.07∼0.12

0.13∼0.18

0.18∼0.23

0.30∼0.60

0.15∼0.35

―

망간강

SMn420

SMn433

SMn438

SMn443

SMn21

SMn 1

SMn 2

SMn 3

0.17∼0.23

0.30∼0.36

0.35∼0.41

0.40∼0.46

1.20∼1.50

1.35∼1.65

0.15∼0.35

―

망 간

크 롬 강

SMnC420

SMnC443

SMnC21

SMnC 3

0.17∼0.23

0.40∼0.46

1.20∼1.50

1.35∼1.65

0.15∼0.35

0.35∼0.70

―

크 롬 강

SCr415

SCr420

SCr430

SCr435

SCr440

SCr445

SCr21

SCr22

SCr 2

SCr 3

SCr 4

SCr 5

0.13∼0.18

0.18∼0.23

0.28∼0.33

0.33∼0.38

0.38∼0.43

0.43∼0.48

0.60∼0.85

0.15∼0.35

0.90∼1.20

―

크 롬

몰리브덴강

SCM415

SCM418

SCM420

SCM421

SCM430

SCM432

SCM435

SCM440

SCM445

SCM822

SCM21

―

SCM22

SCM23

SCM 2

SCM 1

SCM 3

SCM 4

SCM 5

SCM24

0.13∼0.18

0.16∼0.21

0.18∼0.23

0.17∼0.23

0.28∼0.33

0.27∼0.37

0.33∼0.38

0.38∼0.43

0.43∼0.48

0.20∼0.25

0.60∼0.85

0.70∼1.00

0.60∼0.85

0.30∼0.60

0.60∼0.85

0.15∼0.35

0.90∼1.20

1.00∼1.50

0.90∼1.20

0.15∼0.30

0.35∼0.45

2) 신구강종기호의 대비 및 주요화학성분

구 분	신(新)기호	구(舊)기호	C	Mn	Ni	Cr	Mo
니 켈 크 롬 강	SNC236 SNC415 SNC631 SNC815 SNC836	SNC 1 SNC21 SNC 2 SNC22 SNC 3	0.32∼0.40 0.12∼0.18 0.27∼0.35 0.12∼0.18 0.32∼0.40	0.50∼0.80 0.35∼0.65 0.35∼0.65 0.35∼0.65 0.35∼0.65	1.00∼1.50 2.00∼2.50 2.50∼3.00 3.00∼3.50 3.00∼3.50	0.50∼0.90 0.20∼0.50 0.60∼1.00 0.70∼1.00 0.60∼1.00	― ― ― ― ―
니 켈 크 롬 몰리브덴강	SNCM220 SNCM240 SNCM415 SNCM420 SNCM431 SNCM439 SNCM447 SNCM616 SNCM625 SNCM630 SNCM815	SNCM21 SNCM 6 SNCM22 SNCM23 SNCM 1 SNCM 8 SNCM 9 SNCM26 SNCM 2 SNCM 5 SNCM25	0.17∼0.23 0.38∼0.43 0.12∼0.18 0.17∼0.23 0.27∼0.35 0.36∼0.43 0.44∼0.50 0.13∼0.20 0.20∼0.30 0.25∼0.35 0.12∼0.18	0.60∼0.90 0.70∼1.00 0.40∼0.70 0.40∼0.70 0.40∼0.70 0.60∼0.90 0.60∼0.90 0.80∼1.20 0.35∼0.60 0.35∼0.60 0.35∼0.60	0.40∼0.70 0.40∼0.70 1.60∼2.00 1.60∼2.00 1.60∼2.00 1.60∼2.00 1.60∼2.00 2.80∼3.20 3.00∼3.50 2.50∼3.50 4.00∼4.50	0.40∼0.65 0.40∼0.65 0.40∼0.65 0.40∼0.65 0.60∼1.00 0.60∼1.00 0.60∼1.00 1.40∼1.80 1.00∼1.50 2.50∼3.50 0.70∼1.00	0.15∼0.30 0.15∼0.30 0.15∼0.30 0.15∼0.30 0.15∼0.30 0.15∼0.30 0.15∼0.30 0.40∼0.60 0.15∼0.30 0.50∼0.70 0.15∼0.30
알루미늄크롬	SACM645	SACM 1	0.40∼0.50	0.60以下	A1 0.70∼1.20	1.30∼1.70	0.15∼0.30

3) 신구강종기호의 대비 및 주요화학성분

구 분

신(新)기호

구(舊)기호

망 간

SMn420H

SMn433H

SMn438H

SMn443H

SMn21H

SMn 1H

SMn 2H

SMn 3H

0.16∼0.23

0.29∼0.36

0.34∼0.41

0.39∼0.46

1.15∼1.55

1.30∼1.70

―

망 간

크 롬 강

SMnC420H

SMnC443H

SMnC21H

SMnC 3H

0.16∼0.23

0.39∼0.46

1.15∼1.55

1.30∼1.70

―

0.35∼0.70

―

크 롬 강

SCr415H

SCr420H

SCr430H

SCr435H

SCr440H

SCr21H

SCr22H

SCr 2H

SCr 3H

SCr 4H

0.12∼0.18

0.17∼0.23

0.27∼0.34

0.32∼0.39

0.37∼0.44

0.55∼0.90

―

0.85∼1.25

―

크 롬

몰리브덴강

SCM415H

SCM418H

SCM420H

SCM435H

SCM440H

SCM445H

SCM822H

SCM21H

―

SCM22H

SCM 3H

SCM 4H

SCM 5H

SCM24H

0.12∼0.18

0.15∼0.21

0.17∼0.23

0.32∼0.39

0.37∼0.44

0.42∼0.49

0.19∼0.25

0.55∼0.90

―

0.85∼1.25

0.15∼0.35

0.35∼0.45

니 켈

크 롬 강

SNC415H

SNC631H

SNC815H

SNC21H

SNC 2H

SNC22H

0.11∼0.18

0.26∼0.35

0.11∼0.18

0.30∼0.70

1.95∼2.50

2.45∼3.00

2.95∼3.50

0.20∼0.55

0.55∼1.05

0.65∼1.05

―

니 켈 크 롬

몰리브덴강

SNCM220H

SNCM420H

SNCM21H

SNCM23H

0.17∼0.23

0.60∼0.95

0.40∼0.70

0.35∼0.75

1.55∼2.00

0.35∼0.65

0.15∼0.30

7. KS 비교 외국 관련규격

· KS(Korean Industrial Standards) 한국공업규격

· JIS(Japanese Industrial Standards) 일본공업규격

· ISO(International Organization For Standardization) 국제규격

· AISI(American Iron and Steel Institute) 미국철강 협회규격

· ASTM(American Society for Testing and Material) 미국 재료시험협회 규격

· SAE(Society of Automobile Engineers) 미국 자동차 기술자 협회규격

· AA(Aluminum Association) 미국 알루미늄협회 규격

· AWS(American Welding Society) 미국 용접협회 규격

· AWWA(American Water Works Association) 미국 수도협회 규격

· BS(British Standards) 영국 국가규격

· DIN(Deutsche Institut for Normung) 독일 국가규격

· NF(Normes Francaises) 프랑스 국가규격

· VDEh(Verein Deutscher Eisenhuttenleute) 독일 철강협회 규격

1) KS비교 외국 관련규격

KS	JIS	AISI	BS	DIN	NF	ISO	재 종 명
SM10C	S10C	1010	040A10 045M10	CK10 C10	XC10	C10	탄소강
SM12C	S12C	1012	040A12	―	XC12	―	“
SM15C	S15C	1015	055M15	CK15 C15	―	C15E4 C15M2	“
SM17C	S17C	1017	―	―	XC18 XC18C	―	“
SM20C	S20C	1020	070M20	CK22 C22	―	―	“
SM22C	S22C	1023	―	CK22 C22	―	―	“
SM25C	S25C	1025	070M26	―	XC25	C25 C25E4	“
SM28C	S28C	1029	―	―	―	―	“
SM30C	S30C	1030	080A30 080M30	―	―	C30 C30E4	“
SM33C	S33C	―	060A32 080A32	―	XC32	―	“
SM35C	S35C	1035	080A35 080M36	CK35 C35	―	C35 C35E4	“
SM38C	S38C	1038	080A37	―	XC38 H1 XC38 H2	―	“
SM40C	S40C	1040	080A40 080M40	―	―	C40 C40E4	“
SM43C	S43C	1043	080A42	―	XC42 H1 XC42 H2	―	“
SM45C	S45C	1045	060A45 080M46	CK45 C45	XC45	C45 C45E4	“
SM48C	S48C	―	060A47 080M47	―	XC48 H1 XC48 H2	―	“
SM50C	S50C	1049	080M50	―	XC50	C50 C50E4	“
SM53C	S53C	1053	080A52	―	XC54	―	“
SM55C	S55C	1055	070M55	CK55 C55	XC55 H1 XC55 H2	C55 C55E4	“
SM58C	S58C	1060	060A57 080M57	CK60 C60	XC60	C60 C60E4	“
SM09CK	S09CK	―	045A10 045M10	CK10	XC10	―	“
SM15CK	S15CK	―	―	CK15	XC12	―	“
SM20CK	S20CK	―	―	CK22	XC18	―	“

2) KS비교 외국 관련규격

KS	JIS	AISI	BS	DIN	NF	ISO	재 종 명
SMn433	SMn433	1536	120M36 150M36	―	35M5	―	망 간 강
SMn438	SMn438	1541	150M36	―	40M6	36Mn6	“
SMn443	SMn443	1541	135M44 150M40	―	40M6	42Mn6	“
SMn420	SMn420	1522	120M19 150M19	―	20M5	22Mn6	“
SMnC443	SMnC443	―	―	―	―	42Mn6	“
SMnC420	SMnC420	―	―	―	―	22Mn6	“
SMn420H	SMn420H	1522H	―	―	20M5	―	“
SMn433H	SMn433H	―	―	―	35M5	36Mn6	“
SMn438H	SMn438H	1541H	―	―	40M6	―	“
SMnC420H	SMnC420H	―	―	―	―	―	망간크롬강
SMnC443H	SMnC443H	―	―	―	―	16MnCr5 16MnCrS5	“
SCr415	SCr415	―	―	―	16MC5	20Cr4 20CrS4	크 롬 강
SCr420	SCr420	5120	―	―	20MC5	34Cr4 34CrS4	“
SCr430	SCr430	5130 5132	530A30 530A32	34Cr4	32C4	37Cr4 37CrS4	“
SCr435	SCr435	5135	530A36	37Cr4	38C4	41Cr4 41CrS4	“
SCr440	SCr440	5140	530A40 530M40	41Cr4	42C4	―	“
SCr445	SCr445	5147	―	―	45C4	18CrMo4 18CrMoS4	“
SCr415H	SCr415H	―	―	―	16MC5	―	“
SCr420H	SCr420H	5120H	―	―	20MC5	―	“
SCr430H	SCr430H	5130H	530G32	34Cr4	32C4	―	“
SCr435H	SCr435H	5135H	530H36	37Cr4	38C4	―	“
SCr440H	SCr440H	5140H	530H40	41Cr4	42C4	34CrMo4 34CrMoS4	“
SCM415	SCM415	―	―	―	―	42CrMo4 42CrMoS4	크롬, 몰리브덴강
SCM418	SCM418	―	―	―	18CD4	―	“
SCM420	SCM420	―	708M20	―	―	―	“
SCM421	SCM421	―	―	―	―	―	“
SCM430	SCM430	4130	708A30	―	30CD4	―	“
SCM432	SCM432	―	―	―	―	―	“
SCM435	SCM435	4135	708A37 709A37	34CrMo4	35CD4	―	“
SCM440	SCM440	4140 4142	708A40 708M40	42CrMo4	42CD4	―	“

3) KS비교 외국 관련규격

KS	JIS	AISI	BS	DIN	NF	ISO	재 종 명
SCM445	SCM445	4145	708A47	―	―	―	크롬, 몰리브덴강
SCM415H	SCM415H	―	―	―	―	―	“
SCM418H	SCM418H	―	―	―	18CD4	18CrMo4 18CrMoS4	“
SCM420H	SCM420H	―	708H20	―	―	―	“
SCM435H	SCM435H	4135H	708H37	34CrMo4	34CD4 38CD4	34CrMo4 34CrMoS4	“
SCM440H	SCM440H	4140H 4142H	708H42	42CrMo4	42CD4	42CrMo4 42CrMoS4	“
SCM822H	SCM822H	―	―	―	―	―	“
SNC236	SNC236	―	―	―	―	―	니켈크롬강
SNC415	SNC415	―	―	―	―	―	“
SNC631	SNC631	―	―	―	30NC11	―	“
SNC815	SNC815	―	655M13	―	―	15NiCr13	“
SNC836	SNC836	―	―	―	―	―	“
SNCM431	SNCM431	―	―	―	―	―	니켈, 크롬 몰리브덴강
SNCM625	SNCM625	―	―	―	―	―	“
SNCM630	SNCM630	―	―	―	―	―	“
SNCM240	SNCM240	8637 8640	―	―	―	41CrNiMo2 41CrNiMoS2	“
SNCM439	SNCM439	4340	―	―	―	―	“
SNCM447	SNCM447	―	―	―	―	―	“
SNCM220	SNCM220	8615 8620	805A20 805M20	―	20NCD2	20CrNiMo2 20CrNiMoS2	“
SNCM415	SNCM415	―	―	―	―	―	“
SNCM420	SNCM420	4320	―	―	―	―	“
SNCM815	SNCM815	―	―	―	―	―	“
SNCM616	SNCM616	―	―	―	―	―	“
SNCM220H	SNCM220H	8620H	805H20	―	20NCD2	20CrNiMo2 20CrNiMoS2	“
SNCM420H	SNCM420H	4320H	―	―	―	―	“

SACM645	SACM645	―	905M39	41CrAlMo7	40CAD6. 12	41CrAlMo74	알루미늄 크롬 몰리브덴강

4) KS비교 외국 관련규격(ASTM 규격)

KS	JIS	AISI	BS	DIN	NF	ISO	재 종 명
SKH 2	SKH 2	T1	BT1	―	Z80WCV	―	고속도강
SKH 3	SKH 3	T4	BT4	―	Z80WKCV	18-1-1-5	“
SKH 4	SKH 4	T5	BT5	―	Z80WKCV	―	“
SKH10	SKH10	T15	BT15	―	Z160WKCV	―	“
SKH51	SKH51	M2	BM2	S6-5-2	Z85WDCV	―	“
SKH52	SKH52	M3-1	―	―	―	―	“
SKH53	SKH53	M3-2	―	S6-5-3	Z120WDCV	HS6-5-3	“
SKH54	SKH54	M4	BM4	―	Z130WDCV	―	“
SKH55	SKH55	―	―	S6-5-5-5	Z90WDKCV	HS6-5-2-5	“
SKH56	SKH56	M36	―	―	―	―	“
SKH57	SKH57	―	―	S10-4-3-10	Z130WKCDV	HS10-4-3-10	“
SKH58	SKH58	M7	―	―	Z100DCWV	―	“
SKH59	SKH59	M42	BM42	S2-10-1-8	Z110DKCWV	HS2-9-1-8	“
STB1	SUJ1	51100	―	―	―	―	베어링강
STB2	SUJ2	52100	―	100Cr6	―	―	“
STB3	SUJ3	1	―	―	―	―	“
STB4	SUJ4	―	―	―	―	―	“
STB5	SUJ5	―	―	―	―	―	“
STS201	SUS201	201	―	―	―	A-2	스텐레스강
STS202	SUS202	202	284S16	―	―	A-3	“
STS301	SUS301	301	301S21	―	Z12CN17.07	14	“
STS301J1	SUS301J1	―	―	X12 CrNiS177	―	―	“
STS302	SUS302	302	302S25	―	Z10CN18.09	12	“
STS302B	SUS302B	302B	―	―	―	―	“
STS303	SUS303	303	303S21	X10 CrNiS189	Z10CNF18.09	17	“
STS303Se	SUS303Se	303Se	303S41	―	―	―	“
STS304	SUS304	304	304S31	X5 CrNi1810	Z6CN18.09	F47	“
STS304L	SUS304L	304L	304S11	X2 CrNi1911	Z2CN18.10	F46	“
STS304N1	SUS304N1	304N	―	―	Z5CN18.09AE	―	“
STS304N2	SUS304N2	ASTM XM21	―	―	Z2CN18.10AE	―	“

5) KS비교 외국 관련규격(ASTM 규격)

KS	JIS	AISI	BS	DIN	NF	ISO	재 종 명
STS304LN	SUS304LN	304LN	―	X2 CrNiN1810	Z2CN18.10AZ	10N	스텐레스강
STS305	SUS305	305	305S19	X5 CrNiN1812	Z8VN18.12	13	“
STS410	SUS410	410	410S21	X10 Cr13	Z13C13	3	“
STS410S	SUS410S	410S	403S17	X6 Cr13	Z6C13	1	“
STS410J1	SUS410J1	―	―	―	―	―	“
STS420J1	SUS420J1	420	420S29	X20 Cr13	Z20C13	4	“
STS420J2	SUS420J2	―	420S45	X30 Cr13	Z20C13	5	“
STS420F	SUS420F	420F	―	―	Z30CF13	―	“
STS440A	SUS440A	440A	―	―	―	―	“
STS440B	SUS440B	440B	―	―	―	―	“
STS440C	SUS440C	440C	―	―	Z100CD17	A-16	“
STS440F	SUS440F	―	―	―	―	―	“
STS630	SUS630	S17400	―	―	Z6CNU17.04	1(注)	“
STS631	SUS631	S17700	―	X7 CrNiA1177	Z8CNA17.07	2(注)	“
SUM11	SUM11	1110	―	―	―	―	쾌삭강
SUM12	SUM12	1108	―	―	―	―	“
SUM21	SUM21	1212	―	9S20	―	―	“
SUM22	SUM22	1213	230M07 220M07	9SMn28	―	―	“
SUM22L	SUM22L	12L13	―	9SMnPb28	S250Pb	―	“
SUM23	SUM23	1215	―	―	―	―	“
SUM23L	SUM23L	―	―	―	―	―	“
SUM24L	SUM24L	12L14	―	―	―	―	“
SUM31	SUM31	1117	―	―	―	―	“
SUM31L	SUM31L	―	―	―	―	―	“
SUM32	SUM32	―	―	―	―	―	“
SUM41	SUM41	1137	―	―	35MF6	―	“
SUM42	SUM42	1141	―	―	45MF6.1	―	“
SUM43	SUM43	1144	―	―	45MF6.3	―	“
SPS1	SUP3	1075 1078	―	―	―	―	스프링강
SPS3	SUP6	―	250A53	―	―	―	“
SPS4	SUP7	9260	250A58	―	―	―	“
SPS5	SUP9	―	527A60	55Cr3	55C3	―	“
SPS5A	SUP9A	―	527A60	―	―	―	“
SPS6	SUP10	6150	735A50	50CrV4	50CV4	―	“
SPS7	SUP11A	―	―	―	―	―	“
SPS8	SUP12	―	―	―	―	―	“
SPS9	SUP13	―	―	―	―	―	“

6) KS비교 외국 관련규격

KS	JIS	AISI	BS	DIN	NF	ISO	재 종 명
STC1	SK1	ASTM W1-13	―	―	Y2 140	―	탄소공구강
STC2	SK2	W1-111/2	BW1C	―	Y2 120	―	“
STC3	SK3	W1-10	BW1B	C105W1	Y1 105	―	“
STC4	SK4	ASTM W1-9	BW1A	―	Y1 90	―	“
STC5	SK5	W1-8	BW1A	C80W1	Y1 80 Y1 90	―	“
STC6	SK6	W1-7	―	C80W1	Y1 70	―	“
STC7	SK7	―	―	C70W2	Y1 70	―	“
STS11	SKS11	F2	―	―	―	―	합금공구강
STS2	SKS2	―	―	105WCr6	105WC13	―	“
STS21	SKS21	―	―	―	―	―	“
STS5	SKS5	―	―	―	―	―	“
STS51	SKS51	L6	―	―	―	―	“
STS7	SKS7	―	―	―	―	―	“
STS8	SKS8	―	―	―	Y2 140C	―	“
STS4	SKS4	―	―	―	―	―	“
STS41	SKS41	―	―	―	―	―	“
STS43	SKS43	W2-9 1/2	BW2	―	Y1 105V	―	“
STS44	SKS44	W2-8 1/2	―	―	―	―	“
STS3	SKS3	―	―	―	―	―	“
STS31	SKS31	―	―	105WCr6	105WC13	―	“
STS93	SKS93	―	―	―	―	―	“
STS94	SKS94	―	―	―	―	―	“
STS95	SKS95	―	―	―	―	―	“
STD1	SKD1	D3	BD3	X210Cr12	Z200C12	―	다이스강
STD11	SKD11	D2	BD2	―	Z160CDV12	―	“
STD12	SKD12	A2	BA2	―	Z100CDV5	―	“
STD4	SKD4	―	BH21	―	Z32WCV5	―	“
STD5	SKD5	H21	BH21	―	Z30WCV9	―	“
STD6	SKD6	H11	BH11	X38CrMoV	Z38CDV5	―	“
STD61	SKD61	H13	BH13	X40CrMoV51	Z40CDV5	―	“
STD62	SKD62	H12	BH12	―	Z35CWDV5	―	“
STF3	SKT3	―	―	―	55CNDV4	―	“
STF4	SKT4	―	―	55NiCrMoV6	55NCDV7	―	“
STF7	SKT7	H10	BH10	X32 CrMoV33	32DCV28	―	“
STF8	SKT8	H19	BH19	―	―	―	“
