표준 SHAFT

글쓴이 락크롤러 2009.06.16 조회 13 댓글 0
☰ 목록
#1
표준 SHAFT

표준 SHAFT 사진 2
표준 SHAFT 사진 3

재질(m.t.l) : KS.STB-2(JIS:SUJ-2)

표준 SHAFT 사진 4

고주파 열처리(High-frequency Quenching)

표준 SHAFT 사진 5

표면경도(Hardness) : HRC 60-64

표준 SHAFT 사진 6

열처리 두께(Hardening Layer) : 0.8mm-3mm

표준 SHAFT 사진 7

조도(Surface Roughness) : 1.5㎛Rmax 이하

표준 SHAFT 사진 8

SHAFT 크기에 따라서 적절한 유효 경화층 깊이를 유지합니다.

표준 SHAFT 사진 9

고도의 연마기술로 진원도, 원통도, 직진도, 표면조도 등에 있어서
높은 정도를 유지합니다.

표준 SHAFT 사진 10

미주 SHAFT에서 제작하므로 어떠한 사양의 제품도 짧은 시간에
공급합니다.

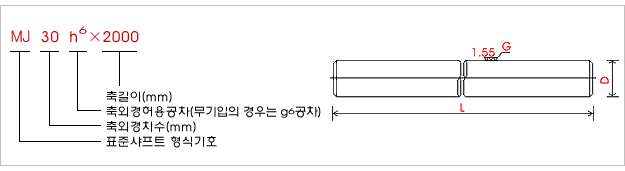

표준 SHAFT 사진 11
                                                                                                      ● 표준재고품 / ● 준재고품 / ○ 수주생산품
외경
D
(mm)		 호칭번호 외경허용공차(㎛) 표준규격길이 L (mm) 유효경화층
깊이
(mm)		 중량
(kgf/m)		 외경
D
(mm)
mj g6 h5 h6  500  1000 1200 1500 2000 2500 3000 3500 4000 5000 6000
4 mj 4 -4~-12 0~-5 0~-8 ● ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 1.0 이상 0.23 4
5 mj 5 ● ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 5
6 mj 6 ● ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 6
8 mj 8 -5~-14 0~-6 0~-9 ● ● ● ● ○ ○ ○ ○ ○ ○ ○ 0.40 8
10 mj 10 ● ● ● ● ○ ○ ○ ○ ○ ○ ○ 0.62 10
12 mj 12 -6~-17 0~-8 0~-11 ● ● ● ● ○ ○ ○ ○ ○ ○ ○   0.89 12
13 mj 13 ● ● ● ● ● ○ ○ ○ ○ ○ ○ 1.04 13
16 mj 16 ● ● ● ● ● ○ ○ ○ ○ ○ ○ 1.58 16
20 mj 20 -7~-20 0~-9 0~-13 ● ● ● ● ● ● ● ○ ○ ○ ○ 1.5 이상 2.47 20
25 mj 25 ● ● ● ● ● ● ● ○ ○ ○ ○ 3.85 25
30 mj 30 ● ● ● ● ● ● ● ○ ○ ○ ○ 2.0 이상 5.55 30
35 mj 35 -9~-25 0~-11 0~-16 ● ● ● ● ● ● ● ○ ○ ○ ○ 7.55 35
40 mj 40 ● ● ● ● ● ● ● ○ ○ ○ ○ 2.5 이상 9.87 40
50 mj 50 ● ● ● ● ● ● ● ○ ○ ○ ○ 15.4 50
60 mj 60 -10~-29 0~-13 0~-19 ● ● ● ● ● ● ● ○ ○ ○ ○ 3.0 이상 22.2 60
80 mj 80 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 39.5 80
※ 규격외 주문에 의함(Unit m/m)
※ (See standard dim. In stock. Other grades on request)
